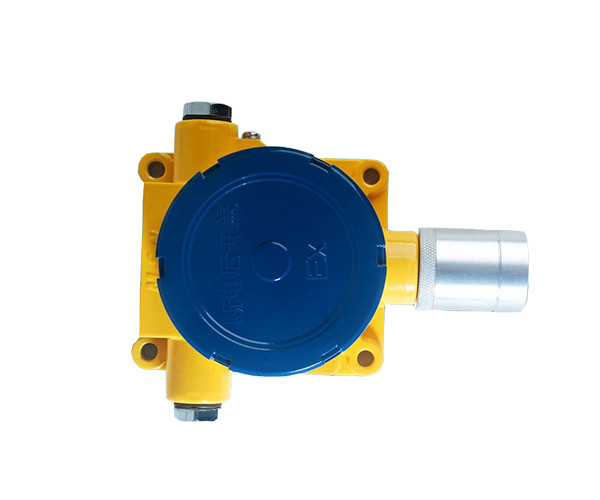

点型BDC-GY-SC910可燃气体探测器
SC910测量范围为0%~100%LEL的点型可燃气体探测器是一种安装在爆炸性危险环境的气体探测设备,它将现场的可燃气体浓度转换成数据信号并传送到位于安全区的可燃气体报警控制器(主机),以达到监测现场可燃气体浓度的目的
该探测器可广泛用于化工、石油、液氨存放处、冶金、油库、液化气站、喷漆作业、燃气输配等可燃气体生产、储存、使用等室内外危险场所。。
SC910点型可燃气体探测器检测泄漏情况,当现场泄漏的可燃气体浓度达到设定值时,报警控制器输出接点闭合,可外接燃气报警控制器、火灾报警控制器、排气扇、管道切断阀等设备。防止爆炸、火灾事故的发生,从而保障生命财产的安全。
SC910点型可燃气体探测器采用先进的微处理器作为控制单元,反应速度快,平均无故障运行时间长,适用于长时间不间断的运行,同时还增加探头故障自动检测并上传报警控制器报警功能。SC910点型可燃气体探测器电气性能符合国家标准,GB15322.1-2003。经国家消防电子产品质量监督检验中心检验合格,并取得国家消防产品质量认证委员会颁发的型式认可证书。其结构为隔爆型,设计符合国家标准,经国家防爆电气产品质量监督检验中心检验合格,防爆标志为dIIBT6。
主要技术参数
传感原理 | 催化燃烧 |
取样方式 | 自然扩散 |
感应气体 | 天然气、石油液化气、氨气等可燃气体(详见附表1) |
工作电压 | DC24V |
使用电压范围 | DC12V-DC25V |
线制 | 485总线制 |
温度 | -40℃~+70℃ |
相对湿度 | ≤93%RH |
声压范围 | ≥75dB/m |
防爆方式 | 隔爆型 |
防爆等级 | ExdIIBT6 |
报警浓度 | 一级报警可调(默认25%LEL);二级报警:50%LEL |
稳定性 | 工作报警浓度误差不大于±3%LEL |
重复性 | 重复测试报警浓度误差不大于±3%LEL |
报警浓度误差 | 不大于±3%LEL |
报警方式 | 声光报警,切断燃气阀与输出联网信号 |
执行标准 | GB15322.1-2003 |

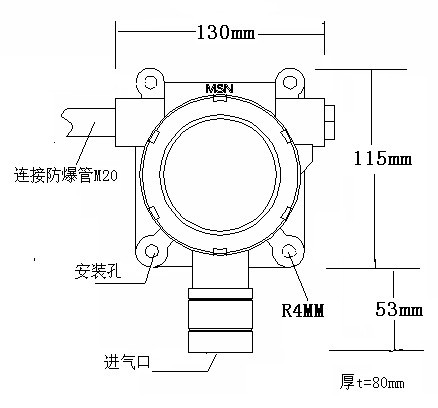

图解示意图
安装与调试
1.探测器安装位置
A.探测器的安装高度由被测气体种类的重量比所决定。
被测气体比重小于空气,探测器一般安装在距顶棚30cm;
若顶棚较高(高于5米),则应视气体泄漏速度安装在适当高度。
被测气体比重大于空气,探测器安装在距地面(指探头)30cm~50cm处;
B.探测器的安装位置由气体泄漏源和场所结构决定。

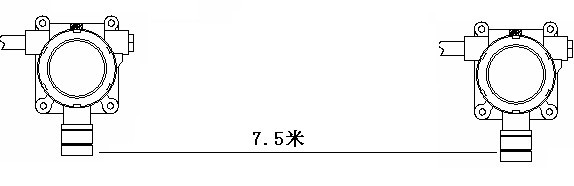

首先确定被监测场所的面积和易泄漏点,从而确定探测器设置数量。一般情况,探测器的检测范围室内为半径7.5米;室外半径为15米;探测器与释放源的直线距离为5~7.5米。
z
根据现场泄漏压力,单位时间的可能泄漏量和现场主导风向,空气自然流动的习惯通道,泄漏气体的比重,确定探测器的安装位置,一般原则是如果是微漏则设点位置靠近泄漏点,
如果可能会出现爆发性大量泄漏点则设置位置离泄漏点远一些。根据主导风向和空气自然流动具体情况,探测器应设在下风位置,应注意现场环境情况,如通风死角、地槽、地沟等易聚集可燃气体的地方,一定要设置探测器。
对面积较小的场所,在门窗关闭的情况下,一旦发生泄漏会很快达到爆炸限浓度,一定要设置检测点。
2.探头编号设定:
一般探头编号出厂时已设定。每一台主机所接的探头的编号是不可以有两个相同的编号。
如果用户在使用中要更改编号,则可按附表2中方法设定。
3.探测器接线、调试
A )探测器的电路连接:
1. 将R485总线中的RA端口与产品接线端口的RA相连接。
2. 将R485总线中的RB端口与产品接线端口的RB相连接。
3. 将主机(控制器)的供电正极(R+)或外接24V电源的正极与本机的R+端口相连接。
4. 将主机(控制器)的供电负极(R-)或外接24V电源的负极与本机的R-端口相连接。
将SC910点型可燃气体探测器按接线端子功能,准确无误地与供电电源、R485总线、外部设备连接固紧,接线完毕一定要对照说明书检查无误后再接通电源和外部设备、仪表。
B)调试
1) 上电后,指示灯亮,表示电源供电回路正常,预热后,指示灯灭。进入工作状态。如果无主机信号则,指示灯常亮,如果有主机通信信号则,绿灯快速闪动。
*如果传感器一上电时,相当于传感器感应了较大的电压,而造成上传的数据显示有浓度数据。在2分种后进入正常。
常见故障分析点型BDC-GY-SC910可燃气体探测器
1. 上电后指示灯不点亮
■ 请检查是否电源中的(R+)与(R-)接线端口有无连接或连接是否正确。
■ 电源是否有正常供电,电源的正负极是否正确。
排除外,还不能正常,请与我们联系。
2. 挂接控制器后出现故障现象
■ 请专业人员按照说明书对探测器进行零点调节的操作。
标定、校准
由专业人员操作时,用准确的万用表和标准成份的气体,可按照下述方法标定探测器:
1. 探测器上电预热20 分钟后,在工作环境中进行调零。
■ 将万用表选择的电压档2伏档位上(或更小的电压档位上)
■ 将万用表中黑表笔对准产品电路板上的GND测试点,红表笔对准T0测试点。
■ 调节VR1可调电位器使表上显示00mV。(顺时针调VR1增大,反之变小)
2. 向探测器通入标定浓度气体,稳定30 秒后进行浓度试定点调试。
■ 调节VR2可调电位器(顺时针调VR2增大,反之变小)使控制器上显示你所通入的气体浓度相等及可。或用如下方法也可。
◆ 将万用表选择的电压档20伏档位上(或5-20V电压任一档位上)
◆ 将万用表中黑表笔对准产品电路板上的GND测试点,红表笔对准T1测试点。
◆ 调节VR2可调电位器(顺时针调VR2增大,反之变小)使表上显示你通入标定的气体浓度值相对的电压指示值(此值应与我公司提供的数据表)
3. 为保证探测器可靠工作,探测器应每隔3 个月进行点检,每年进行一次标定。
保养指南
1. 切勿对传感器头喷杀虫剂、定性发胶、油漆粘接剂、稀释剂酒精等等易燃易爆物质。
2. 切勿在传感器头的防爆网表面涂抹油漆等物质,以免挥发性物质影响探测器寿命和阻碍气体扩散。
3. 切勿放置在排烟管或者烟囱内及其附近。
4. 切勿放置在高温及机器超时的地方。
5. 如发生故障,不要自行拆卸维修,可通知供应商或者代理商处理。
注意事项
1. 在低于0℃环境中贮存的探测器应在室温环境中放置2 小时以上方
可通电使用。
2. 长期不使用的探测器,应在通电预热2 小时后才能正常使用。
3. 运输中应注意防雨、防潮、避免强烈的震动和冲击。
4. 探测器的安装必须由专业人员进行:安装探测器不应贴近墙面,周
围应留有足够的空间用于日常维护和故障排除。监测比重小于空气
的可燃气体时,宜将探测器安装在距顶棚0.3 米处,监测比重大于
空气的可燃气体时,宜将探测器安装在距地面0.3 米处。
5. 具体环境中探测器的探测范围与很多因素有关,诸如被检测气体的
种类、检测环境中的风向、风速等。我们推荐的探测范围是空间范
围6×6 平方米;管道长度6 米。
6. 在新建筑内,探测器应该在油漆、焊接工作完成后再安装。
7. 不要将探测器安装在距蒸汽、油烟过近的地方。
8. 不要将探测器浸入水或其它液体中使用。
9. 不要在探测器附近使用有刺激性气味的物质如杀虫剂、油漆、大量
的酒以免产生误报。
10. 使用时应避免经常性的高浓度可燃气体冲击传感器。
11. 正常情况下传感器的使用寿命为5 年。错误的安装、使用或不良环
境的影响均会降低传感器的灵敏度,缩短其使用寿命。
附表1
可燃气体危险特性
气体及蒸气 名称 | 发火温度 ℃ | 爆 炸 极 限 | 气体比重 (空气=1) | |
下限 VOL% | 上限 VOL% | |||
氢 | 560 | 4.0 | 75.6 | 0.07 |
甲烷 | 537 | 5.0 | 15 | 0.55 |
乙烷 | 515 | 3.0 | 15.5 | 1.04 |
丙烷 | 260 | 2.1 | 9.5 | 2.50 |
异丁烷 | 555 | 1.8 | 8.0 | 2.01 |
戊烷 | 470 | 1.4 | 7.8 | 1.56 |
己烷 | 455 | 1.1 | 7.5 | 1.11 |
乙炔 | 305 | 2.5 | 100 | 0.9 |
乙烯 | 425 | 2.7 | 36 | 0.97 |
丙烯 | 430 | 2.0 | 11.1 | 3.45 |
甲苯 | 535 | 1.2 | 7.1 | 3.18 |
苯 | 365 | 1.3 | 7.1 | 2.05 |
邻二甲苯 | 465 | 1.0 | 6.0 | 3.66 |
甲醇 | 233 | 6.7 | 36 | 2.79 |
乙醇 | 425 | 3.3 | 19 | 1.59 |
醋酸甲脂 | 475 | 3.1 | 16 | 2.56 |
醋酸乙脂 | 460 | 2.2 | 11.0 | 3.04 |
汽油 | 260 | 1.1 | 5.9 | 3-4 |
煤油 | 210 | 0.6 | 5 | 4.50 |
氨气 | 651 | 16.1 | 25 | 0.59 |
天然气 | 3.8 | 13 | <1 | |
城市煤气 | 4 | 30 | <1 | |
液化石油气 | 1.0 | 15 | 1.5-2.0 | |
硫化氢 | 4.3 | 45.5 | 1.19 | |
一氧化碳 | 605 | 12.5 | 74 | 0.97 |
附表2:(拔码开关上拔为0,下拔为下1)
1号 | 1000000 | 6号 | 0110000 | 11号 | 1101000 | 16号 | 0000100 |
2号 | 0100000 | 7号 | 1110000 | 12号 | 0011000 | ||
3号 | 1100000 | 8号 | 0001000 | 13号 | 1011000 | ||
4号 | 0010000 | 9号 | 1001000 | 14号 | 0111000 | ||
5号 | 1010000 | 10号 | 0101000 | 15号 | 1111000 |
探头编号编码说明:
每一位拔动开关对应一个数,探头的编号是对应数相加(拔码拔至数码一端有校,否则此位数为0)拔入上方,则此位相对应的数字无校。列如图上的开关全部上拔结果为0+0+0+0+0+0+0=0;条码为0
列如1号探头:1+0+0+0+0+0+0=1(条码为如表所示的1000000)
列如2号探头:0+2+0+0+0+0+0=2(条码为如表所示的0100000)
列如5号:1+0+4+0+0+0+0=5(条码为如表所示的1010000)
点型BDC-GY-SC910可燃气体探测器
